Industriehalle, Esslingen

BIM-Gesamtkoordination bzw. BIM-Management + Planung Architektur Ausführungsplanung (LPH 5)

PROJEKTBESCHREIBUNG

Das Projekt wurde als Open BIM-Projekt durchgeführt, und die folgenden Disziplinen waren am Austausch der Modelle beteiligt: Architektur, Tragwerksplanung, HLSK, Elektroplanung, Sprinklerplanung und Stahlbau. Die Architektur- und TWP-Modelle wurden in Revit in einem gemeinsamen Modell modelliert. Die TGA-Modelle wurden in MicroStation modelliert und als MicroStation-Dateien sowie als IFC-Dateien ausgetauscht, und die Stahlbau- und Sprinklerfirmen tauschten ihre Modelle als IFC-Modelle aus. Die Koordination der Modelle und die Kollisionsprüfung erfolgten mit Navisworks Manage.

BIM-LEISTUNGEN

Als das Projekt begann, gab es noch keine klaren Richtlinien, die die BIM-Prozesse in Deutschland offiziell definierten, und daher gab es keinen BIM-Manager als solchen im Projekt. Aber als Architekten des Projekts waren wir die BIM-Gesamtkoordinatoren und der direkte Ansprechpartner mit dem Bauherrn, der in diesem Fall Mercedes-Benz war. Der Auftraggeber war Wolffer & Göbel.

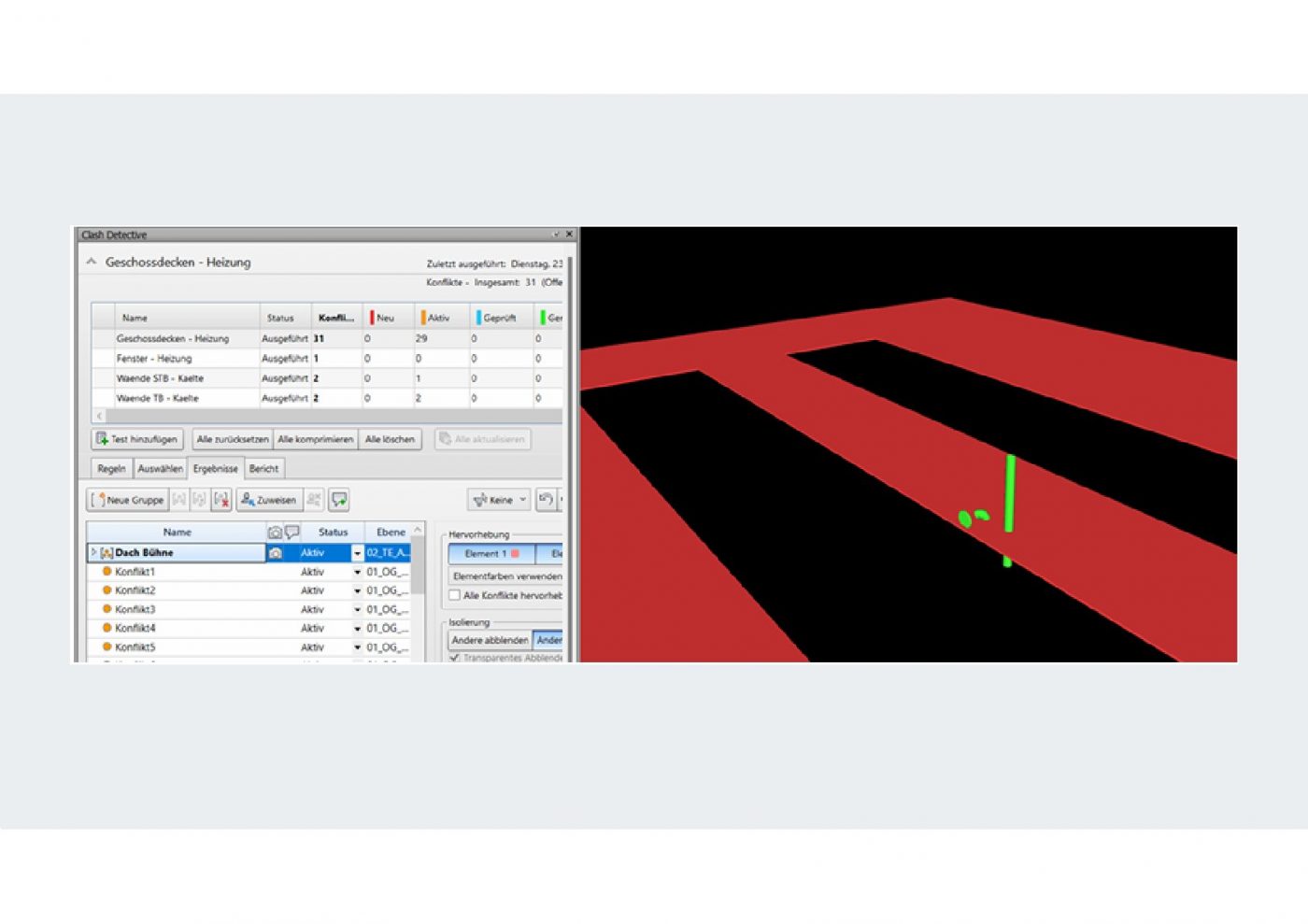

BIM-Leistungen: Regelmäßige Kollisionsprüfungsbesprechungen, Qualitätsprüfung der Fachmodelle mit Prüfberichten (mit Navisworks Manage), regelbasierte Qualitätsprüfung der Koordinationsmodelle (Kollisionsprüfung mit Navisworks Manage) mit Prüfberichten und Issues-Erstellung. Issue-Verwaltung als BCF exportiert. Ansprechpartner für übergeordnete BIM-Themen für den Bauherrn. Leitung von BIM-Workshops und BIM-Jour-Fixe sowie die Powerwalls (wie die Koordinationstreffen bei Mercedes-Benz genannt werden).
